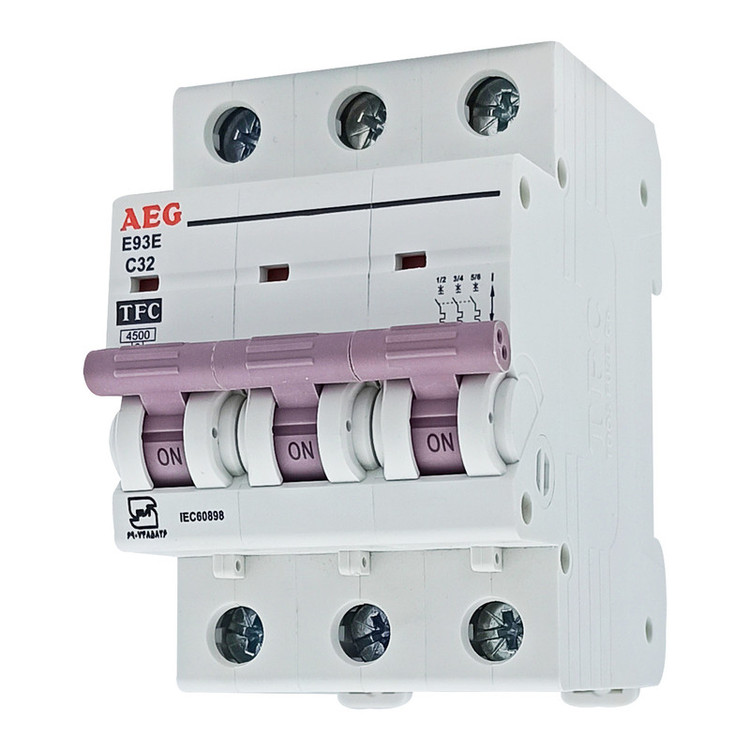

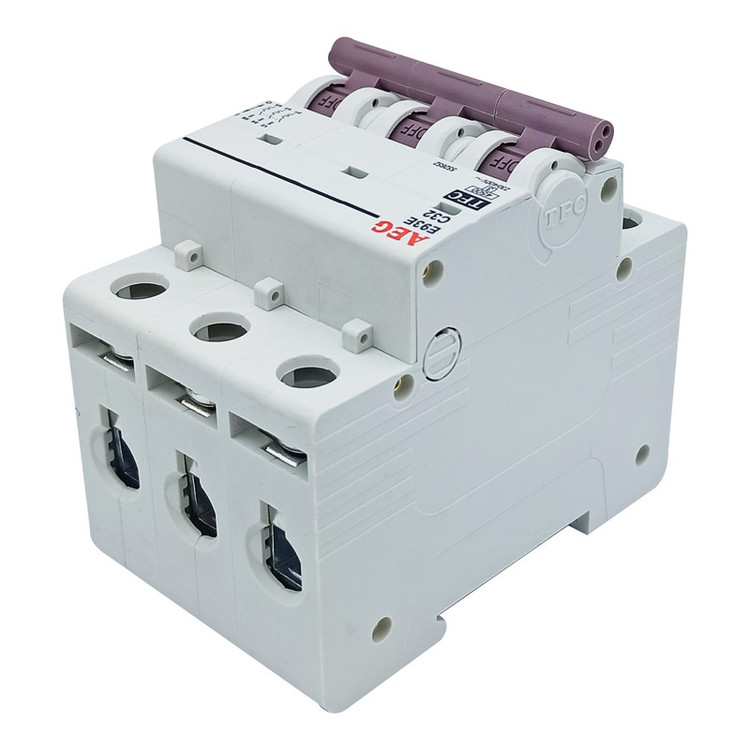

کلید مینیاتوری 6-10-16-20-25-32-40 آمپر تیپ B قدرت قطع 4.5ka سه فاز AEG توس فیوز|AEG

کلید فیوز مینیاتوری سه فاز  4.5 کیلو آمپر توس فیوز|AEG قدرت قطع 4.5 کیلو آمپر یکی از تجهیزات سوئیچینگ است که قبل از فیوزها در جریان ورودی قرار می گیرد و تنها تفاوت آنها با سایر کلیدها این است که قابلیت اتصال به فیوزها را دارد و وظیفه سوئیچینگ ورودی را بر عهده دارد. کلید فیوز مینیاتوری توس فیوز دارای جرقه گیر قابل اعتماد برای قطع سریع جریان می باشد. به طور کلی فیوزها بسته به ظرفیت خود به دو نوع کاردی و روتاری تقسیم می شوند.

عملکرد این محصول بدین شکل است که در ساختمان داخلی آن رله ای وجود دارد که جریان مصرف کننده مستقیماً از سیم پیچ این رله عبور می کند. اگر جریان از مقدار معینی بیشتر شود، رله جذب می شود و اهرمی که کلید اصلی را نگه می دارد رها می شود و تماس های کلید اصلی توسط فنر قطع می شود و در نتیجه کلید قطع می شود.

مزایای کلید مینیاتوری سه فاز 4.5 کیلو آمپر توس فیوز|AEG :

• قابلیت نصب انواع لوازم جانبی
• دارای قدرت قطع 4.5 کیلو آمپر
• دارای ترمینال دومنظوره (اتصال به باس بار و سیم به طور همزمان)
• مطابق با استانداردهای ISIR12611, IEC60898, VDE0641
• کاهش حجم تابلو
• ایمنی کامل تعویض فیوز که در حالت خاموش است که فیوز از دو نقطه تماس جدا شده و بدون برق قابل دسترسی است.
• کاهش فضای اشغال شده از نظر نصب
• نصب آسان و جابجایی آسان
• امکان قفل شدن در حالت متصل

تیپ کلید فیوز مینیاتوری :

مینیاتوری های تیپ B : بیشتر در کاربردهای مسکونی و برای روشنایی استفاده می شود. این نوع مینیاتوری ها، زمانی که جریان لحظه ای، بین 3 تا 5 برابر جریان نامی باشد، جریان خروجی را قطع می کند.

مینیاتوری های تیپ C : بیشتر در کاربردها و مصارف صنعتی استفاده می شود و زمانی که جریان لحظه ای، بین 5 تا 10 برابر جریان نامی باشد، جریان خروجی را قطع می کند.

مینیاتوری های تیپ D : بیشتر در کاربردهای خاص صنعتی و تجاری که جریان هجومی در آن ها بسیار زیاد است مانند ترانسفورم ها، استفاده می شود و زمانی که جریان لحظه ای بین 10 تا 20 برابر جریان نامی باشد، جریان خروجی را قطع می کند. کند.

مینیاتوری های تیپ K : زمانی که جریان لحظه ای بین 8 تا 12 برابر جریان نامی باشد، جریان خروجی را قطع می کند. این نوع مینیاتوری ها برای بارهای القایی و موتوری با جریان هجومی بالا، مناسب می باشند. لازم به ذکر است که مینیاتوری های تیپ K، از مینیاتوری های تیپ D حساس تر و سریع تر هستند.

مینیاتوری های تیپ Z : زمانی که جریان لحظه ای بین 2 تا 3 برابر جریان نامی باشد، جریان خروجی را قطع می کند. در سریع ترین زمان، جریان اضافه بار و اتصال کوتاه را قطع می کند. این نوع مینیاتوری ها از حساس ترین مینیاتوری ها بوده اند و در مدارات حساس استفاده می شوند.

در بین انواع کلید فیوز مینیاتوری نوع C و B بیشترین کاربرد را دارد.
