نوع محصول:کنتاکتور
مدل:CTF1-0911-220VAC
رده کاری:AC3
جریان نامی (AC3):9 آمپر

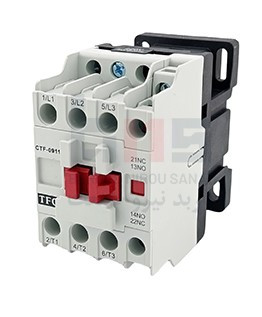

کنتاکتور 9 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-0911-220VAC
CTF1-0911-220VAC 9A AC3 3P Contactor with 1NO+1NC Auxiliary Contacts 220VAC Coil
برند:توس فیوز
گارانتی اصالت و سلامت فیزیکی کالا
مشخصات
نوع محصول
کنتاکتور
مدل
CTF1-0911-220VAC
رده کاری
AC3
جریان نامی (AC3)
9 آمپر
توان نامی موتور
4 کیلووات
تعداد پل
3 پل (3P)
کنتاکت کمکی
1NO + 1NC
ولتاژ بوبین
220 ولت AC
نوع بوبین
AC
فرکانس بوبین
50/60 هرتز
نوع کاربرد
قطع و وصل مدار قدرت و کنترل موتورهای سهفاز
مناسب برای
تابلو برق صنعتی، مدار فرمان، پمپ، فن، کمپرسور، ماشینآلات صنعتی، سیستمهای اتوماسیون
توضیحات
کنتاکتور 9 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-0911-220VAC
کنتاکتور CTF1-0911-220VAC یک کنتاکتور سه پل با جریان نامی 9 آمپر در رده کاری AC3 است که برای قطع و وصل مدارهای قدرت و کنترل موتورهای سهفاز طراحی شده است. این محصول از سه کنتاکت اصلی قدرت بهره میبرد و به صورت استاندارد دارای یک کنتاکت کمکی باز (1NO) و یک کنتاکت کمکی بسته (1NC) است که امکان استفاده در مدارهای فرمان، اینترلاک و مدارهای کنترلی را فراهم میکند.
بوبین این کنتاکتور با ولتاژ 220 ولت AC تغذیه میشود و با اعمال ولتاژ به بوبین، سه کنتاکت اصلی به صورت همزمان تغییر وضعیت میدهند. وجود کنتاکتهای کمکی داخلی باعث میشود بدون نیاز به تجهیزات جانبی بتوان از این محصول در بسیاری از مدارهای اتوماسیون و کنترل استفاده کرد.
این مدل در رده کاری AC3 دارای جریان نامی 9 آمپر بوده و برای کنترل موتورهای سهفاز تا 4 کیلووات طراحی شده است. رده AC3 مخصوص راهاندازی و قطع موتورهای القایی قفس سنجابی بوده و یکی از متداولترین استانداردهای مورد استفاده در تجهیزات برق صنعتی محسوب میشود.
ساختار سه پل این کنتاکتور امکان قطع و وصل همزمان هر سه فاز را فراهم میکند و به همین دلیل در تابلوهای برق صنعتی، تابلوهای کنترل موتور، سیستمهای تهویه، پمپها، فنها، کمپرسورها، ماشینآلات صنعتی، خطوط تولید و تجهیزات اتوماسیون کاربرد گستردهای دارد.
از مشخصات فنی این محصول میتوان به جریان نامی 9 آمپر AC3، توان نامی 4 کیلووات، سه پل قدرت، یک کنتاکت کمکی باز، یک کنتاکت کمکی بسته و بوبین 220VAC اشاره کرد. ترکیب این مشخصات موجب شده است این کنتاکتور در بسیاری از مدارهای فرمان و قدرت به عنوان یکی از تجهیزات اصلی مورد استفاده قرار گیرد.
در هنگام انتخاب این کنتاکتور باید جریان نامی مدار، رده کاری مورد نیاز، تعداد پل، تعداد کنتاکتهای کمکی و ولتاژ بوبین با مشخصات مدار فرمان مطابقت داشته باشد تا عملکرد صحیح در مدار تضمین شود.
نقد و بررسی
کنتاکتور 9 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-0911-220VAC
کنتاکتور CTF1-0911-220VAC در دسته کنتاکتورهای سه پل با جریان نامی 9 آمپر قرار میگیرد و برای استفاده در مدارهای قدرت و کنترل موتورهای سهفاز بر اساس رده کاری AC3 طراحی شده است. این رده کاری یکی از پرکاربردترین استانداردهای صنعت برق برای راهاندازی و قطع موتورهای القایی محسوب میشود و به همین دلیل این مدل در بسیاری از تابلوهای برق صنعتی و سیستمهای کنترلی مورد استفاده قرار میگیرد.
یکی از مهمترین ویژگیهای این محصول وجود سه پل قدرت است که امکان قطع و وصل همزمان سه فاز را فراهم میکند. این ساختار باعث میشود کنترل موتورهای سهفاز با عملکردی هماهنگ انجام شود و مدار قدرت به صورت یکپارچه مدیریت گردد.
وجود یک کنتاکت کمکی NO و یک کنتاکت کمکی NC از دیگر ویژگیهای کاربردی این مدل است. این کنتاکتها در طراحی مدارهای فرمان، مدارهای خودنگهدار، اینترلاک الکتریکی، ارسال فرمان به تجهیزات کنترلی و نمایش وضعیت عملکرد کنتاکتور مورد استفاده قرار میگیرند و بدون نیاز به افزودن کنتاکت کمکی اولیه، بسیاری از نیازهای متداول مدار فرمان را پوشش میدهند.
بوبین 220 ولت AC این کنتاکتور امکان استفاده در مدارهای فرمان با ولتاژ متناوب 220 ولت را فراهم میکند. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده موجب جذب هسته متحرک و تغییر وضعیت همزمان کنتاکتهای قدرت و کمکی میشود و پس از قطع تغذیه بوبین، کنتاکتها به وضعیت اولیه بازمیگردند.
توان نامی 4 کیلووات در رده AC3 نشان میدهد این کنتاکتور برای کنترل موتورهای سهفاز با این سطح توان طراحی شده است. همچنین جریان نامی 9 آمپر معیار اصلی انتخاب آن در مدارهای قدرت محسوب میشود و باید متناسب با جریان بار انتخاب شود.
از نظر کاربرد، این محصول در تابلوهای برق صنعتی، سیستمهای کنترل موتور، تجهیزات تهویه مطبوع، فنهای صنعتی، پمپها، کمپرسورها، خطوط انتقال مواد، ماشینآلات تولید، تجهیزات اتوماسیون و بسیاری از مدارهای فرمان و قدرت مورد استفاده قرار میگیرد.
در زمان استفاده از این کنتاکتور باید ولتاژ بوبین دقیقاً 220 ولت AC باشد، جریان مدار با جریان نامی 9 آمپر AC3 مطابقت داشته باشد و سیمبندی کنتاکتهای قدرت و فرمان مطابق طراحی مدار انجام شود. همچنین استفاده از تجهیزات حفاظتی مناسب مانند کلید حرارتی یا بیمتال در مدار موتور، بخش مهمی از حفاظت تجهیزات الکتریکی محسوب میشود.
