دستهبندی: فیوز،محافظ جان و تجهیزات
نوع محصول:کنتاکتور
مدل:CTF1-1211-220VAC
رده کاری:AC3
جریان نامی (AC3):12 آمپر

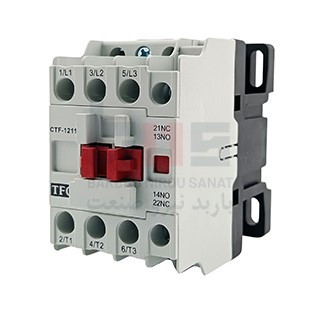

کنتاکتور 12 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-1211-220VAC
CTF1-1211-220VAC 12A AC3 3P Contactor with 1NO+1NC Auxiliary Contacts 220VAC Coil
برند:توس فیوز
گارانتی اصالت و سلامت فیزیکی کالا
مشخصات
نوع محصول
کنتاکتور
مدل
CTF1-1211-220VAC
رده کاری
AC3
جریان نامی (AC3)
12 آمپر
توان نامی موتور
5.5 کیلووات
تعداد پل
3 پل (3P)
کنتاکت کمکی
1NO + 1NC
ولتاژ بوبین
220 ولت AC
نوع بوبین
AC
فرکانس بوبین
50/60 هرتز
نوع عملکرد
الکترومغناطیسی
نوع نصب
نصب روی ریل یا پنل تابلو برق
کاربرد
قطع و وصل مدار قدرت و کنترل موتورهای سهفاز
مناسب برای
تابلو برق صنعتی، مدار فرمان، پمپ، فن، کمپرسور، تجهیزات تهویه، ماشینآلات صنعتی و سیستمهای اتوماسیون
توضیحات
کنتاکتور 12 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-1211-220VAC
کنتاکتور CTF1-1211-220VAC یک کنتاکتور سه پل با جریان نامی 12 آمپر در رده کاری AC3 است که برای قطع و وصل مدارهای قدرت و کنترل موتورهای سهفاز طراحی شده است. این مدل دارای سه کنتاکت اصلی قدرت بوده و به صورت استاندارد از یک کنتاکت کمکی باز (1NO) و یک کنتاکت کمکی بسته (1NC) بهره میبرد. این ترکیب امکان استفاده از کنتاکتور را در مدارهای فرمان، خودنگهدار، اینترلاک و کنترل تجهیزات الکتریکی فراهم میکند.
بوبین این کنتاکتور با ولتاژ 220 ولت AC تغذیه میشود و با اعمال ولتاژ به بوبین، سه کنتاکت قدرت و کنتاکتهای کمکی به صورت همزمان تغییر وضعیت میدهند. عملکرد الکترومغناطیسی این تجهیز باعث کنترل ایمن و سریع مدارهای قدرت در کاربردهای صنعتی و تأسیساتی میشود.
این مدل در رده کاری AC3 دارای جریان نامی 12 آمپر بوده و برای کنترل موتورهای سهفاز با توان 5.5 کیلووات طراحی شده است. استاندارد AC3 برای راهاندازی و قطع موتورهای القایی قفس سنجابی مورد استفاده قرار میگیرد و یکی از رایجترین ردههای کاری در تجهیزات کنترل موتور به شمار میآید.
ساختار 3 پل (3P) این کنتاکتور امکان قطع و وصل همزمان هر سه فاز را فراهم میکند و وجود کنتاکتهای کمکی داخلی، نیاز بسیاری از مدارهای فرمان را بدون استفاده از تجهیزات جانبی برطرف میسازد. این ویژگی موجب استفاده گسترده از این محصول در تابلوهای برق صنعتی، سیستمهای کنترل موتور، تجهیزات تهویه، پمپها، کمپرسورها، فنهای صنعتی، ماشینآلات تولید و سامانههای اتوماسیون شده است.
مشخصات فنی این کنتاکتور شامل جریان نامی 12 آمپر AC3، توان موتور 5.5 کیلووات، سه پل قدرت، یک کنتاکت کمکی باز، یک کنتاکت کمکی بسته و بوبین 220 ولت AC است. این مشخصات، آن را به گزینهای مناسب برای مدارهای قدرت و فرمان در کاربردهای صنعتی تبدیل کرده است.
در زمان انتخاب این کنتاکتور باید ولتاژ بوبین، جریان نامی، رده کاری AC3، تعداد پل و تعداد کنتاکتهای کمکی با نیاز مدار مطابقت داشته باشد تا عملکرد صحیح و هماهنگ مدار قدرت و فرمان تضمین شود.
نقد و بررسی
کنتاکتور 12 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-1211-220VAC
کنتاکتور CTF1-1211-220VAC با جریان نامی 12 آمپر در رده کاری AC3، یکی از تجهیزات مورد استفاده برای کنترل مدارهای قدرت و راهاندازی موتورهای سهفاز است. طراحی این محصول بر پایه عملکرد الکترومغناطیسی انجام شده و امکان کنترل مدارهای قدرت از طریق مدار فرمان را فراهم میکند.
سه پل قدرت این کنتاکتور برای قطع و وصل همزمان سه فاز طراحی شدهاند و عملکرد هماهنگ آنها موجب کنترل صحیح بارهای سهفاز میشود. این ساختار در تابلوهای برق صنعتی و مدارهای راهاندازی موتور کاربرد گستردهای دارد و از اجزای اصلی بسیاری از سیستمهای کنترل به شمار میرود.
وجود یک کنتاکت کمکی NO و یک کنتاکت کمکی NC باعث افزایش قابلیت استفاده از این مدل در مدارهای فرمان شده است. این کنتاکتها در مدارهای خودنگهدار، اینترلاک، ارسال فرمان به تجهیزات جانبی، نمایش وضعیت عملکرد و کنترل توالی تجهیزات الکتریکی مورد استفاده قرار میگیرند و بدون نیاز به نصب کنتاکت کمکی اولیه، بخش قابل توجهی از نیازهای رایج مدار فرمان را پوشش میدهند.
بوبین 220 ولت AC این کنتاکتور برای استفاده در مدارهای فرمان با ولتاژ متناوب 220 ولت طراحی شده است. با اعمال ولتاژ به بوبین، هسته متحرک جذب شده و کنتاکتهای اصلی و کمکی به طور همزمان تغییر وضعیت میدهند. پس از قطع تغذیه بوبین نیز تمامی کنتاکتها به وضعیت اولیه خود بازمیگردند.
توان نامی 5.5 کیلووات و جریان 12 آمپر در رده کاری AC3 نشاندهنده مشخصات عملکردی این محصول در کنترل موتورهای سهفاز است. این ویژگیها موجب شدهاند این کنتاکتور در تجهیزات صنعتی، تابلوهای توزیع، سیستمهای تهویه، پمپها، فنها، کمپرسورها، خطوط تولید، ماشینآلات صنعتی و تجهیزات اتوماسیون مورد استفاده قرار گیرد.
در زمان استفاده از این محصول باید ولتاژ بوبین 220 ولت AC با مدار فرمان مطابقت داشته باشد، جریان بار از محدوده جریان نامی 12 آمپر AC3 تجاوز نکند و سیمبندی مدار قدرت و فرمان مطابق اصول فنی انجام شود. همچنین استفاده از تجهیزات حفاظتی مناسب مانند بیمتال یا کلید حرارتی در مدار موتور، بخش مهمی از حفاظت تجهیزات الکتریکی و افزایش ایمنی مدار محسوب میشود.
