نوع محصول:کنتاکتور
مدل:CTF1-1811-220VAC
رده کاری:AC3
جریان نامی (AC3):18 آمپر

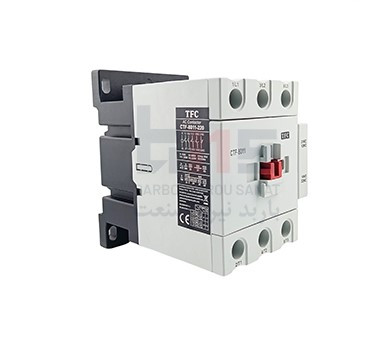

کنتاکتور 18 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-1811-220VAC
CTF1-1811-220VAC 18A AC3 3P Contactor with 1NO+1NC Auxiliary Contacts 220VAC Coil
برند:توس فیوز
گارانتی اصالت و سلامت فیزیکی کالا
مشخصات
نوع محصول
کنتاکتور
مدل
CTF1-1811-220VAC
رده کاری
AC3
جریان نامی (AC3)
18 آمپر
توان نامی موتور
7.5 کیلووات
تعداد پل
3 پل (3P)
کنتاکت کمکی
1NO + 1NC
ولتاژ بوبین
220 ولت AC
نوع بوبین
AC
فرکانس بوبین
50/60 هرتز
نوع عملکرد
الکترومغناطیسی
نوع نصب
نصب روی ریل یا پنل تابلو برق
نوع اتصال
اتصال پیچی
کاربرد
قطع و وصل مدار قدرت و کنترل موتورهای سه‌فاز
مناسب برای
تابلو برق صنعتی، مدار فرمان، پمپ، فن، کمپرسور، ماشین‌آلات صنعتی، تجهیزات تهویه و سیستم‌های اتوماسیون
کد محصول
CTF1-1811-220VAC
توضیحات
کنتاکتور 18 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-1811-220VAC
کنتاکتور CTF1-1811-220VAC یک کنتاکتور سه پل با جریان نامی 18 آمپر در رده کاری AC3 است که برای کنترل، قطع و وصل مدارهای قدرت و راه‌اندازی موتورهای سه‌فاز طراحی شده است. این مدل دارای سه کنتاکت اصلی قدرت بوده و به صورت استاندارد به یک کنتاکت کمکی باز (1NO) و یک کنتاکت کمکی بسته (1NC) مجهز است. این ساختار امکان استفاده هم‌زمان از کنتاکتور در مدارهای قدرت و مدارهای فرمان را فراهم می‌کند.
بوبین این کنتاکتور با ولتاژ 220 ولت AC کار می‌کند و با اعمال ولتاژ به بوبین، هسته الکترومغناطیسی فعال شده و کنتاکت‌های اصلی و کمکی به طور هم‌زمان تغییر وضعیت می‌دهند. این عملکرد موجب کنترل مطمئن تجهیزات الکتریکی در انواع تابلوهای برق و سامانه‌های صنعتی می‌شود.
این کنتاکتور در رده کاری AC3 دارای جریان نامی 18 آمپر بوده و برای کنترل موتورهای سه‌فاز با توان 7.5 کیلووات طراحی شده است. رده AC3 مخصوص راه‌اندازی و قطع موتورهای القایی قفس سنجابی است و یکی از رایج‌ترین استانداردهای مورد استفاده در تجهیزات کنترل موتور به شمار می‌رود.
سه پل قدرت این محصول امکان قطع و وصل هم‌زمان هر سه فاز را فراهم می‌کند و وجود کنتاکت‌های کمکی داخلی، اجرای مدارهای فرمان، خودنگهدار، اینترلاک و کنترل تجهیزات جانبی را بدون نیاز به نصب کنتاکت کمکی اولیه امکان‌پذیر می‌سازد.
از مشخصات فنی این مدل می‌توان به جریان نامی 18 آمپر AC3، توان موتور 7.5 کیلووات، سه پل قدرت، یک کنتاکت کمکی NO، یک کنتاکت کمکی NC و بوبین 220 ولت AC اشاره کرد. این ویژگی‌ها باعث شده است این کنتاکتور در تابلوهای برق صنعتی، سیستم‌های کنترل موتور، تجهیزات تهویه، پمپ‌ها، فن‌های صنعتی، کمپرسورها، ماشین‌آلات تولید و سامانه‌های اتوماسیون صنعتی کاربرد گسترده‌ای داشته باشد.
در زمان انتخاب این کنتاکتور باید جریان بار، توان موتور، ولتاژ بوبین، رده کاری AC3 و تعداد کنتاکت‌های مورد نیاز مدار با مشخصات محصول مطابقت داشته باشد تا عملکرد صحیح مدار قدرت و فرمان حفظ شود.
نقد و بررسی
کنتاکتور 18 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-1811-220VAC
کنتاکتور CTF1-1811-220VAC با جریان نامی 18 آمپر در رده کاری AC3 برای کنترل بارهای موتوری و مدارهای قدرت طراحی شده است. ترکیب سه پل قدرت، بوبین 220 ولت AC و کنتاکت‌های کمکی داخلی، این محصول را به یکی از تجهیزات پرکاربرد در طراحی تابلوهای برق صنعتی و مدارهای کنترل موتور تبدیل کرده است.
سه پل قدرت این کنتاکتور امکان کنترل هم‌زمان هر سه فاز را فراهم می‌کنند و همین موضوع موجب عملکرد هماهنگ در مدارهای قدرت می‌شود. این ساختار برای راه‌اندازی و توقف موتورهای سه‌فاز و همچنین کنترل تجهیزات صنعتی مختلف مورد استفاده قرار می‌گیرد.
وجود یک کنتاکت کمکی باز و یک کنتاکت کمکی بسته قابلیت استفاده از این کنتاکتور را در مدارهای فرمان افزایش می‌دهد. این کنتاکت‌ها در مدارهای خودنگهدار، اینترلاک الکتریکی، اعلام وضعیت، کنترل تجهیزات جانبی و اجرای توالی عملکرد تجهیزات کاربرد دارند و بدون نیاز به افزودن کنتاکت کمکی اولیه، بسیاری از نیازهای متداول مدار فرمان را پوشش می‌دهند.
بوبین 220 ولت AC این مدل برای استفاده در مدارهای فرمان با ولتاژ متناوب طراحی شده است. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده موجب جذب هسته متحرک و تغییر وضعیت هم‌زمان تمامی کنتاکت‌های قدرت و کمکی می‌شود. پس از قطع تغذیه نیز کنتاکت‌ها به وضعیت اولیه بازمی‌گردند.
جریان نامی 18 آمپر و توان 7.5 کیلووات در رده AC3، این کنتاکتور را برای کنترل موتورهای سه‌فاز در کاربردهای صنعتی مناسب ساخته است. این محصول در تابلوهای توزیع برق، تابلوهای کنترل موتور، سیستم‌های تهویه، پمپ‌های صنعتی، فن‌ها، کمپرسورها، خطوط انتقال مواد، ماشین‌آلات تولید و تجهیزات اتوماسیون مورد استفاده قرار می‌گیرد.
در زمان استفاده از این کنتاکتور باید ولتاژ بوبین دقیقاً 220 ولت AC باشد، جریان مدار از مقدار نامی 18 آمپر AC3 فراتر نرود و سیم‌بندی مدار قدرت و فرمان مطابق اصول فنی انجام شود. همچنین استفاده از تجهیزات حفاظتی مناسب مانند کلید حرارتی یا بی‌متال در مدار موتور، نقش مهمی در حفاظت از تجهیزات و افزایش ایمنی سیستم ایفا می‌کند.
