نوع محصول:کنتاکتور
مدل:CTF1-2511-220VAC
رده کاری:AC3
جریان نامی (AC3):25 آمپر

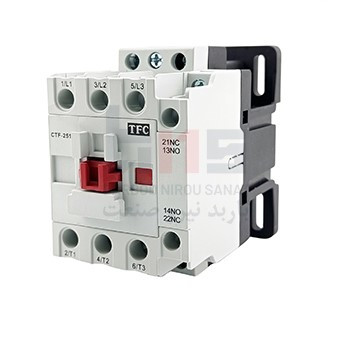

کنتاکتور 25 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-2511-220VAC
CTF1-2511-220VAC 25A AC3 3P Contactor with 1NO+1NC Auxiliary Contacts 220VAC Coil
برند:توس فیوز
گارانتی اصالت و سلامت فیزیکی کالا
مشخصات
نوع محصول
کنتاکتور
مدل
CTF1-2511-220VAC
رده کاری
AC3
جریان نامی (AC3)
25 آمپر
توان نامی موتور
11 کیلووات
تعداد پل
3 پل (3P)
کنتاکت کمکی
1NO + 1NC
ولتاژ بوبین
220 ولت AC
نوع بوبین
AC
فرکانس بوبین
50/60 هرتز
نوع عملکرد
الکترومغناطیسی
نوع نصب
نصب روی ریل یا پنل تابلو برق
نوع اتصال
اتصال پیچی
کاربرد
قطع و وصل مدار قدرت و کنترل موتورهای سهفاز
مناسب برای
تابلو برق صنعتی، مدار فرمان، پمپ، فن، کمپرسور، تجهیزات تهویه، ماشینآلات صنعتی و سیستمهای اتوماسیون
توضیحات
کنتاکتور 25 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-2511-220VAC
کنتاکتور CTF1-2511-220VAC یک کنتاکتور سه پل با جریان نامی 25 آمپر در رده کاری AC3 است که برای کنترل، قطع و وصل مدارهای قدرت و راهاندازی موتورهای سهفاز طراحی شده است. این محصول از سه کنتاکت اصلی قدرت تشکیل شده و به صورت استاندارد دارای یک کنتاکت کمکی باز (1NO) و یک کنتاکت کمکی بسته (1NC) است. این ترکیب امکان استفاده از کنتاکتور را در مدارهای فرمان، کنترل و اتوماسیون صنعتی فراهم میکند.
بوبین این مدل با ولتاژ 220 ولت AC تغذیه میشود و با اعمال ولتاژ به بوبین، مکانیزم الکترومغناطیسی داخلی فعال شده و کنتاکتهای قدرت و کمکی به طور همزمان تغییر وضعیت میدهند. این عملکرد امکان کنترل تجهیزات الکتریکی را از طریق مدار فرمان فراهم میسازد و در بسیاری از تابلوهای برق صنعتی مورد استفاده قرار میگیرد.
این کنتاکتور در رده کاری AC3 دارای جریان نامی 25 آمپر بوده و برای کنترل موتورهای سهفاز با توان 11 کیلووات طراحی شده است. رده AC3 برای راهاندازی و قطع موتورهای القایی قفس سنجابی تعریف شده و از رایجترین استانداردهای مورد استفاده در تجهیزات کنترل موتور محسوب میشود.
ساختار 3 پل این محصول امکان قطع و وصل همزمان هر سه فاز را فراهم میکند و وجود کنتاکتهای کمکی داخلی باعث میشود اجرای مدارهای خودنگهدار، اینترلاک، فرمان و کنترل تجهیزات جانبی بدون نیاز به کنتاکت کمکی اولیه امکانپذیر باشد.
از مشخصات فنی این کنتاکتور میتوان به جریان نامی 25 آمپر AC3، توان موتور 11 کیلووات، سه پل قدرت، یک کنتاکت کمکی NO، یک کنتاکت کمکی NC و بوبین 220 ولت AC اشاره کرد. این ویژگیها موجب استفاده گسترده از این مدل در تابلوهای برق صنعتی، تابلوهای کنترل موتور، پمپها، فنهای صنعتی، کمپرسورها، سیستمهای تهویه، خطوط تولید، تجهیزات انتقال مواد و سامانههای اتوماسیون شده است.
برای انتخاب صحیح این کنتاکتور باید جریان نامی بار، توان موتور، ولتاژ بوبین، رده کاری AC3 و تعداد کنتاکتهای مورد نیاز مدار با مشخصات محصول مطابقت داشته باشد تا عملکرد صحیح مدار قدرت و فرمان حفظ شود.
نقد و بررسی
کنتاکتور 25 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-2511-220VAC
کنتاکتور CTF1-2511-220VAC با جریان نامی 25 آمپر در رده کاری AC3 برای کنترل بارهای موتوری و مدارهای قدرت طراحی شده است. این محصول با بهرهگیری از سه پل قدرت و کنتاکتهای کمکی داخلی، امکان استفاده در طیف گستردهای از مدارهای فرمان و کنترل را فراهم میکند و یکی از تجهیزات اصلی در تابلوهای برق صنعتی محسوب میشود.
سه پل قدرت این کنتاکتور برای قطع و وصل همزمان سه فاز طراحی شدهاند و عملکرد هماهنگ آنها موجب کنترل صحیح تجهیزات سهفاز میشود. این ساختار در مدارهای راهاندازی مستقیم موتور، سیستمهای کنترل صنعتی و تجهیزات الکتریکی مختلف کاربرد دارد.
وجود یک کنتاکت کمکی باز (NO) و یک کنتاکت کمکی بسته (NC) باعث افزایش انعطافپذیری این مدل در طراحی مدارهای فرمان شده است. این کنتاکتها در مدارهای خودنگهدار، اینترلاک الکتریکی، اعلام وضعیت، کنترل توالی عملکرد تجهیزات و ارسال سیگنالهای فرمان مورد استفاده قرار میگیرند و نیاز بسیاری از مدارهای کنترلی را بدون نصب تجهیزات جانبی برطرف میکنند.
بوبین 220 ولت AC این کنتاکتور برای مدارهای فرمان با ولتاژ متناوب طراحی شده است. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده موجب حرکت هسته متحرک و تغییر وضعیت تمامی کنتاکتها میشود و پس از قطع تغذیه، کنتاکتها به حالت اولیه بازمیگردند.
توان نامی 11 کیلووات و جریان 25 آمپر در رده کاری AC3 نشاندهنده مشخصات عملکردی این محصول برای کنترل موتورهای سهفاز است. این ویژگیها موجب شده است از این مدل در تابلوهای کنترل موتور، سیستمهای تهویه، پمپهای صنعتی، فنها، کمپرسورها، تجهیزات انتقال مواد، ماشینآلات صنعتی، خطوط تولید و سامانههای اتوماسیون استفاده شود.
در زمان استفاده از این کنتاکتور باید ولتاژ بوبین 220 ولت AC با مدار فرمان مطابقت داشته باشد، جریان مدار از مقدار نامی 25 آمپر AC3 فراتر نرود و سیمبندی مدار قدرت و فرمان مطابق اصول فنی انجام شود. همچنین استفاده از تجهیزات حفاظتی مناسب مانند کلید حرارتی یا بیمتال در مدار موتور، نقش مهمی در حفاظت از تجهیزات و عملکرد صحیح سیستم ایفا میکند.
