نوع محصول:کنتاکتور
مدل:CTF1-3211-220VAC
جریان نامی (AC3):32 آمپر
توان نامی موتور:15 کیلووات

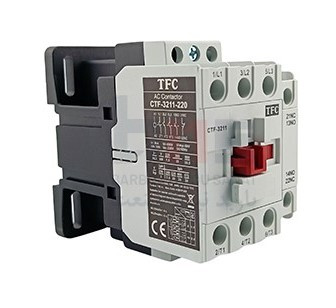

کنتاکتور 32 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-3211-220VAC
CTF1-3211-220VAC 32A AC3 3P Contactor with 1NO+1NC Auxiliary Contacts 220VAC Coil
برند:توس فیوز
گارانتی اصالت و سلامت فیزیکی کالا
مشخصات
نوع محصول
کنتاکتور
مدل
CTF1-3211-220VAC
جریان نامی (AC3)
32 آمپر
توان نامی موتور
15 کیلووات
تعداد پل
3 پل (3P)
کنتاکت کمکی
1NO + 1NC
ولتاژ بوبین
220 ولت AC
نوع بوبین
AC
فرکانس بوبین
50/60 هرتز
نوع عملکرد
الکترومغناطیسی
نوع نصب
نصب روی ریل یا پنل تابلو برق
نوع اتصال
اتصال پیچی
کاربرد
قطع و وصل مدار قدرت و کنترل موتورهای سهفاز
مناسب برای
تابلو برق صنعتی، مدار فرمان، پمپ، فن، کمپرسور، ماشینآلات صنعتی، تجهیزات تهویه و سیستمهای اتوماسیون
توضیحات
کنتاکتور 32 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-3211-220VAC
کنتاکتور CTF1-3211-220VAC یک کنتاکتور سه پل با جریان نامی 32 آمپر در رده کاری AC3 است که برای قطع و وصل مدارهای قدرت و کنترل موتورهای سهفاز طراحی شده است. این محصول دارای سه کنتاکت اصلی قدرت بوده و به صورت استاندارد از یک کنتاکت کمکی باز (1NO) و یک کنتاکت کمکی بسته (1NC) بهره میبرد. وجود این کنتاکتهای کمکی امکان پیادهسازی مدارهای فرمان، خودنگهدار، اینترلاک و کنترل تجهیزات جانبی را فراهم میکند.
بوبین این کنتاکتور با ولتاژ 220 ولت AC تغذیه میشود و با اعمال ولتاژ به بوبین، مکانیزم الکترومغناطیسی داخلی فعال شده و کنتاکتهای قدرت و کمکی به صورت همزمان تغییر وضعیت میدهند. این ساختار امکان کنترل مدارهای قدرت را از طریق مدار فرمان فراهم کرده و در انواع تابلوهای برق صنعتی و سیستمهای اتوماسیون کاربرد دارد.
این مدل در رده کاری AC3 دارای جریان نامی 32 آمپر بوده و برای کنترل موتورهای سهفاز با توان 15 کیلووات طراحی شده است. رده کاری AC3 برای راهاندازی، بهرهبرداری و قطع موتورهای القایی قفس سنجابی تعریف شده و یکی از رایجترین استانداردهای مورد استفاده در تجهیزات کنترل موتور محسوب میشود.
سه پل قدرت این محصول برای قطع و وصل همزمان سه فاز طراحی شدهاند و عملکرد هماهنگ آنها موجب کنترل صحیح تجهیزات الکتریکی سهفاز میشود. همچنین وجود کنتاکتهای کمکی داخلی، استفاده از این کنتاکتور را در مدارهای فرمان و اتوماسیون بدون نیاز به افزودن کنتاکت کمکی اولیه امکانپذیر میکند.
از مشخصات فنی این محصول میتوان به جریان نامی 32 آمپر AC3، توان موتور 15 کیلووات، سه پل قدرت، یک کنتاکت کمکی NO، یک کنتاکت کمکی NC و بوبین 220 ولت AC اشاره کرد. این ویژگیها باعث شده است این کنتاکتور در تابلوهای برق صنعتی، تابلوهای کنترل موتور، سیستمهای تهویه، پمپها، فنهای صنعتی، کمپرسورها، خطوط تولید، تجهیزات انتقال مواد و سامانههای اتوماسیون صنعتی کاربرد گستردهای داشته باشد.
در انتخاب این کنتاکتور باید ولتاژ بوبین، جریان نامی، توان موتور، رده کاری AC3، تعداد پل و تعداد کنتاکتهای کمکی با نیاز مدار مطابقت داشته باشد تا عملکرد صحیح و پایدار مدار قدرت و فرمان تضمین شود.
نقد و بررسی
کنتاکتور 32 آمپر 3 پل AC3 با بوبین 220 ولت AC مدل CTF1-3211-220VAC
کنتاکتور CTF1-3211-220VAC با جریان نامی 32 آمپر در رده کاری AC3 برای کنترل بارهای موتوری و مدارهای قدرت طراحی شده است. ترکیب سه پل قدرت، بوبین 220 ولت AC و کنتاکتهای کمکی داخلی، این محصول را به یکی از تجهیزات کاربردی در تابلوهای برق صنعتی و سیستمهای کنترل موتور تبدیل کرده است.
سه پل قدرت این کنتاکتور امکان قطع و وصل همزمان هر سه فاز را فراهم میکنند و عملکرد هماهنگ آنها موجب کنترل دقیق تجهیزات سهفاز میشود. این ساختار در مدارهای راهاندازی مستقیم موتور، تجهیزات انتقال نیرو، ماشینآلات صنعتی و سیستمهای اتوماسیون مورد استفاده قرار میگیرد.
وجود یک کنتاکت کمکی باز (NO) و یک کنتاکت کمکی بسته (NC) انعطافپذیری بالایی در طراحی مدارهای فرمان ایجاد میکند. این کنتاکتها برای اجرای مدارهای خودنگهدار، اینترلاک الکتریکی، اعلام وضعیت عملکرد، ارسال فرمان به تجهیزات جانبی و کنترل توالی عملکرد تجهیزات به کار میروند و بسیاری از نیازهای رایج مدارهای کنترلی را بدون تجهیزات اضافی برطرف میکنند.
بوبین 220 ولت AC این مدل برای مدارهای فرمان با ولتاژ متناوب طراحی شده است. با اعمال ولتاژ به بوبین، میدان مغناطیسی ایجاد شده باعث حرکت هسته متحرک و تغییر وضعیت همزمان کنتاکتهای قدرت و کمکی میشود. پس از قطع تغذیه بوبین نیز تمامی کنتاکتها به وضعیت اولیه خود بازمیگردند.
جریان نامی 32 آمپر و توان 15 کیلووات در رده AC3، این کنتاکتور را برای کنترل موتورهای سهفاز با این سطح توان مناسب ساخته است. این محصول در تابلوهای کنترل موتور، سیستمهای تهویه صنعتی، پمپها، فنها، کمپرسورها، خطوط تولید، ماشینآلات صنعتی، تجهیزات انتقال مواد و سامانههای اتوماسیون کاربرد گستردهای دارد.
در زمان استفاده از این کنتاکتور باید ولتاژ بوبین 220 ولت AC با مدار فرمان مطابقت داشته باشد، جریان بار از مقدار نامی 32 آمپر AC3 فراتر نرود و سیمبندی مدار قدرت و فرمان مطابق اصول فنی انجام شود. همچنین استفاده از تجهیزات حفاظتی مناسب مانند کلید حرارتی یا بیمتال در مدار موتور، بخش مهمی از حفاظت تجهیزات و افزایش ایمنی مدار محسوب میشود.
