دستهبندی: تجهیزات الکتریکی
برند:سولار SOLAR
مدل:PSA-10A
نوع:فتوسل / کلید اتوماتیک روشنایی
ولتاژ کاری:۱۸۰ تا ۲۵۰ ولت AC

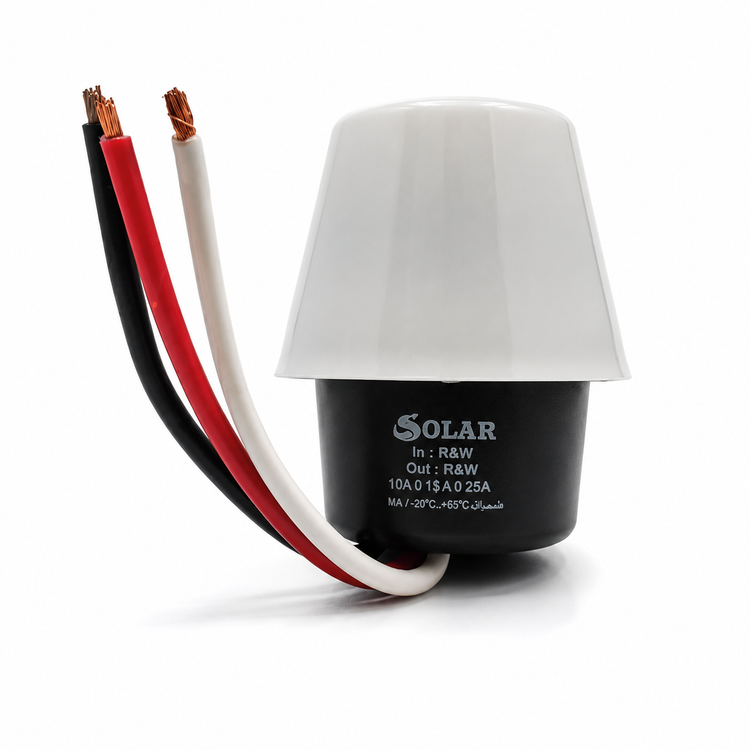

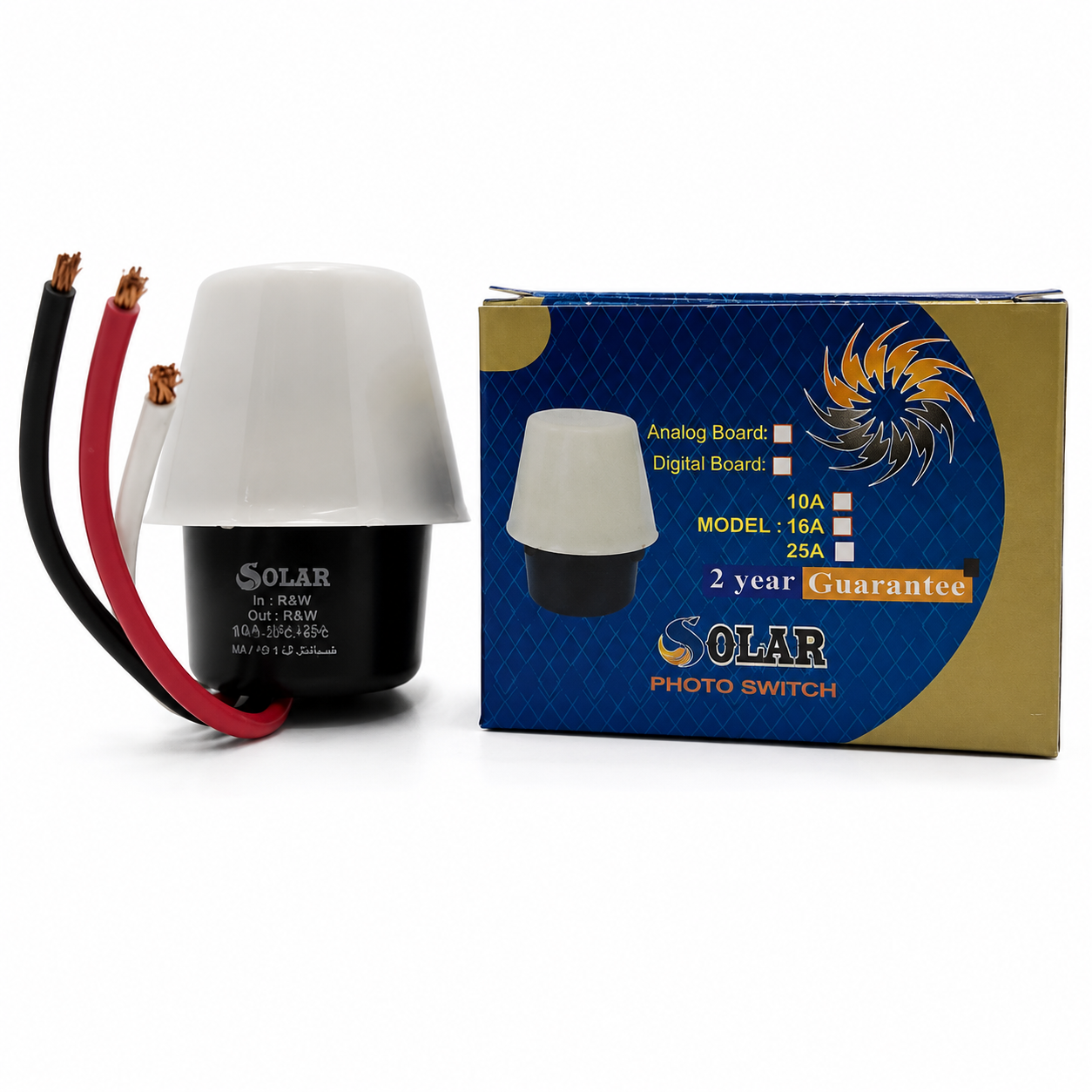

فتوسل ۱۰ آمپر سولار مدل PSA-10A
Solar 10A Photocell Photo Switch PSA-10A
برند:Solar
گارانتی اصالت و سلامت فیزیکی کالا
مشخصات
برند
سولار SOLAR
مدل
PSA-10A
نوع
فتوسل / کلید اتوماتیک روشنایی
ولتاژ کاری
۱۸۰ تا ۲۵۰ ولت AC
فرکانس
۵۰ تا ۶۰ هرتز
حداکثر جریان خروجی
۱۰ آمپر
نوع خروجی
رله (Relay)
شدت نور روشن شدن
12 لوکس
شدت نور خاموش شدن
۴۰ لوکس
تأخیر روشن شدن
۳۰ ثانیه
تأخیر خاموش شدن
۳۰ ثانیه
دمای کاری
۲۰- تا ۶۵+ درجه سانتیگراد
محل استفاده
فضای باز (Outdoor)
تعداد سیم
3 سیم ( مشکی / سفید / قرمز)
توضیحات
فتوسل ۱۰ آمپر سولار مدل PSA-10A
فتوسل سولار ۱۰ آمپر مدل PSA-10A یک کلید اتوماتیک روشنایی است که برای کنترل خودکار چراغها بر اساس میزان نور محیط استفاده میشود. این فتوسل با تشخیص تاریک شدن محیط، مدار روشنایی را فعال میکند و با افزایش نور محیط، چراغ را خاموش مینماید. استفاده از فتوسل باعث میشود روشن و خاموش شدن چراغها بدون نیاز به کنترل دستی انجام شود.
این محصول با ولتاژ کاری ۱۸۰ تا ۲۵۰ ولت AC و فرکانس ۵۰ تا ۶۰ هرتز طراحی شده است. خروجی آن از نوع رله با ظرفیت ۱۰ آمپر است و برای کنترل مدارهای روشنایی مورد استفاده قرار میگیرد. فتوسل سولار دارای حساسیت نوری مشخص بوده و روشن شدن آن در شدت نور ۱۲ لوکس و خاموش شدن در شدت نور ۴۰ لوکس انجام میشود.
یکی از ویژگیهای مهم این فتوسل، وجود تأخیر زمانی ۳۰ ثانیهای برای عملکرد روشن و خاموش شدن است. این تأخیر از واکنش لحظهای فتوسل به تغییرات کوتاهمدت نور جلوگیری میکند. محدوده دمای محیط قابل استفاده برای این مدل از ۲۰- تا ۶۵+ درجه سانتیگراد اعلام شده است.
فتوسل سولار برای نصب در فضای باز طراحی شده و محل قرارگیری آن اهمیت زیادی دارد. محل نصب باید در معرض نور طبیعی محیط باشد و نباید در مسیر تابش مستقیم نور چراغهایی قرار گیرد که توسط فتوسل کنترل میشوند. نصب صحیح بست فلزی نیز اهمیت دارد و باید در جهت صحیح انجام شود.
برای تست عملکرد فتوسل، پس از اتصال سیمها مطابق نقشه نصب، میتوان سطح فتوسل را با یک پوشش مشکی پوشاند. پس از حدود ۳۰ ثانیه، فتوسل باید مدار روشنایی را فعال کند. با برداشتن پوشش و قرار گرفتن فتوسل در معرض نور، پس از حدود ۳۰ ثانیه مدار خاموش میشود.
جدول زیر تعداد لامپهای قابل استفاده با فتوسل سولار مدل PSA-10A را بر اساس توان و نوع لامپ نشان میدهد: (نوع بار خروجی خود را حتما با جدول مطابقت داده و در صورت داشتن مصرف کننده های بیشتر از کنتاکتور استفاده کنید)
| مدل فتوسل | لامپ رشته ای 100 وات | لامپ کممصرف 20 وات | نور افکن 1000 وات | مهتابی (فلورسنت) 80 وات | هالوژن 50 وات |
|---|---|---|---|---|---|
| PSA-10A | 20 عدد | 3 عدد | 2 عدد | 8 عدد | 30 عدد |
نقد و بررسی
فتوسل ۱۰ آمپر سولار مدل PSA-10A
فتوسل سولار ۱۰ آمپر مدل PSA-10A راهکاری برای کنترل خودکار چراغهای روشنایی بر اساس تغییرات نور محیط است. این محصول با استفاده از مدار فتوسل و خروجی رله، فرآیند روشن و خاموش شدن چراغ را بهصورت خودکار انجام میدهد و برای سیستمهایی که روشنایی شبانه و خاموشی در زمان روشن شدن هوا دارند، کاربرد دارد.
از نظر مشخصات فنی، PSA-10A با ولتاژ ۱۸۰ تا ۲۵۰ ولت AC و فرکانس ۵۰ تا ۶۰ هرتز کار میکند. خروجی رله ۱۰ آمپر، بخش اصلی مدار خروجی این مدل است. حساسیت عملکرد نیز در دو سطح مشخص شده است؛ روشن شدن در شدت نور ۱۲ لوکس و خاموش شدن در شدت نور ۴۰ لوکس انجام میشود. وجود اختلاف میان این دو سطح باعث میشود عملکرد فتوسل تنها به یک نقطه نوری وابسته نباشد.
تأخیر ۳۰ ثانیهای برای هر دو حالت روشن و خاموش شدن از دیگر مشخصات این مدل است. به این ترتیب، تغییرات کوتاهمدت نور باعث تغییر فوری وضعیت خروجی نمیشود. این ویژگی در استفاده از فتوسل برای سیستمهای روشنایی اهمیت دارد، زیرا تغییر لحظهای نور محیط میتواند ناشی از عوامل مختلف باشد.
محدوده دمای محیط این فتوسل از ۲۰- تا ۶۵+ درجه سانتیگراد است. طراحی آن برای نصب در فضای باز انجام شده و انتخاب محل نصب بخش مهمی از راهاندازی صحیح محصول محسوب میشود. فتوسل نباید در نزدیکی چراغهایی قرار گیرد که خودش وظیفه کنترل آنها را بر عهده دارد، زیرا نور این چراغها میتواند بر تشخیص روشنایی محیط تأثیر بگذارد.
در زمان نصب، بست فلزی باید با توجه به موقعیت محل و در جهت صحیح روی سطح موردنظر قرار گیرد. نصب نادرست بست میتواند در طول زمان باعث قرارگیری نامناسب فتوسل و اختلال در عملکرد آن شود. سیمکشی نیز باید مطابق نقشه ارائهشده برای محصول انجام شود.
فتوسل سولار PSA-10A برای کنترل خودکار چراغها در فضاهای باز، محوطهها، حیاطها و محلهایی که روشنایی آنها بر اساس تاریکی و روشنایی محیط کنترل میشود، قابل استفاده است. ترکیب عملکرد خودکار، خروجی رله ۱۰ آمپر، حساسیت نوری مشخص و تأخیر ۳۰ ثانیهای، این محصول را به یک کلید فتوسل برای مدیریت خودکار مدار روشنایی تبدیل کرده است.
